Как правильно соединять СИП-панели между собой

Строительный материал СИП-панель (английское название SIP) – это конструкция, составленная из двух ориентированно-стружечных плит (ОСП) с утепляющей прослойкой из пенополистирола (ППС). Плиты соединены, спрессованы специальным клеем под нагрузкой 20 тонн. Благодаря такому устройству, панели выполняют одновременно две функции: служат тепло-, звукоизоляцией и выдерживают серьезные нагрузки на сжатие, изгиб. Их используют в строительстве малоэтажных зданий любых видов: для стен, перегородок, они служат плитами перекрытий, из панелей собирают основание крыши.

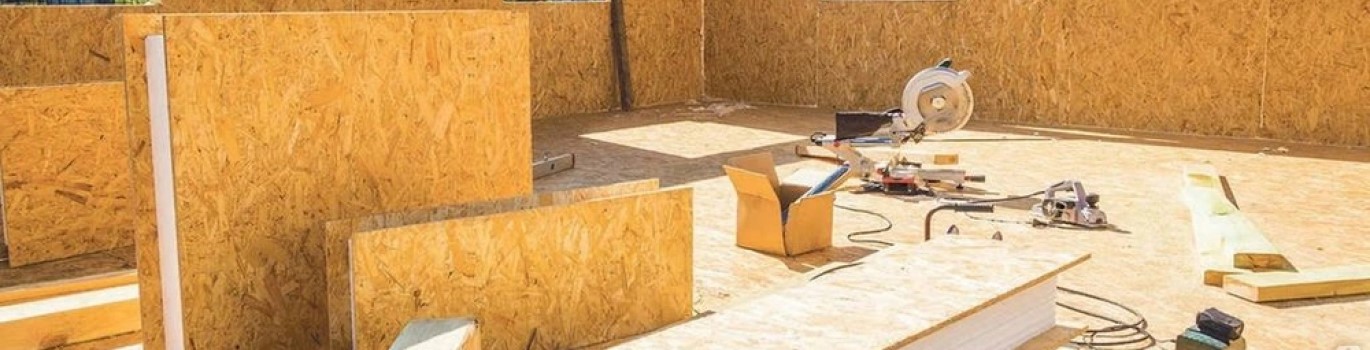

Основные инструменты и приспособления

• При сборке на саморезы – шуруповерт, на гвозди – нейлер.
• Бензопила.
• Дисковая пила.
• Измерительная рулетка.
• Строительный уровень.
• Термонож для выплавления паза в ППС.

Как крепятся между собой СИП-панели фундамента, пола, стены (нюансы первого узла)

Разработано две версии этого соединения:

• цельная поверхность ОСП, один термошов из стеновой SIP-панели высотой 170-200 мм;
• торцевая доска снаружи, три термошва – экономный расход материала. Но соединение хуже держит тепло, узел труднее штукатурится.

Для первого варианта фундамент обрабатывают гидроизоляцией, нанося несколько слоев. Это защитит древесину от впитывания влаги. Потом монтируется обвязочный брус, который прикрепляют к ленточной основе на расстоянии 400 мм или к оголовкам свай.

Соединение с ленточным фундаментом выполняют анкерными болтами диаметром 12-14 мм, при этом гайка не должна торчать, она утапливается полностью.

К сваям брус прикрепляют шпильками диаметром 12-16 мм, закручивая на две гайки или шурупами 6х70 с шайбами.

Для выполнения монтажа СИП-панелей пола рекомендуется приобретать листы перекрытий шириной 625 мм, что увеличит количество балок, лаг. Составляя проект фундамента, необходимо предусмотреть точки опоры и пролегание бруса под всеми внутренними стенами.

Во втором, более экономном способе СИП-панели устанавливают на плиты пола. Сюда подойдут листы меньшего размера, соответственно, образуется три термошва.

Выбрав оптимальный узел соединений СИП-панелей, можно начинать сборку. В зависимости от способа крепления, они или сместятся на 12 мм к центру дома, или будут идти в разбежку с обвязкой.

На плиты для пола со стороны фундамента наносят мастику, чтобы защитить от влаги.

После завершения монтажа пола, начинают поднимать стены.

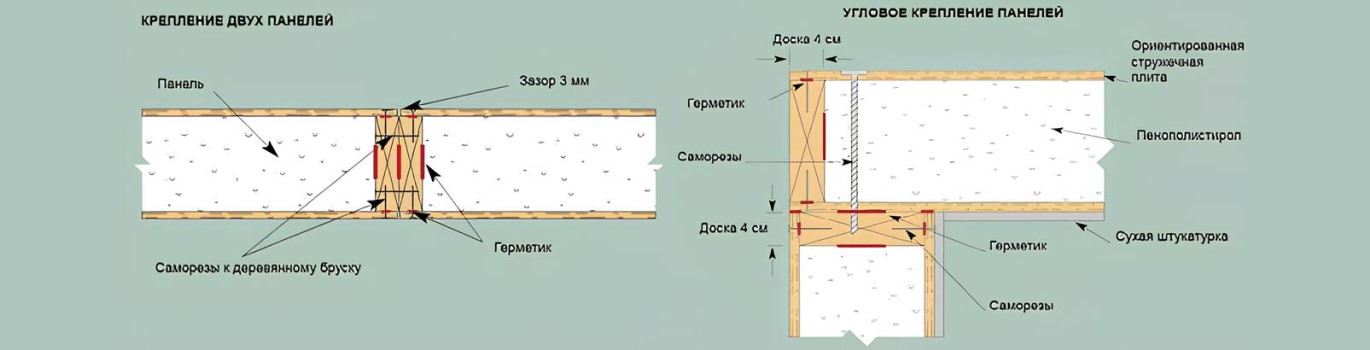

Как правильно соединять СИП-панели второго узла «Панель с панелью»

На этом этапе можно действовать двумя способами, в зависимости от типа конструкции: высоконагруженной и легконагруженной.

Для работы необходимо приобрести:

• Соединительный брус – для стыковки панелей.
• Сухая строганная доска – служит лобовой облицовкой в торцевых сторонах плит.
• Шнурок и герметик – для герметизации швов.
• Утеплитель толщиной 150 мм.

Прежде чем брус вставляют в паз, его поверхность увлажняют водой, после наносят монтажную пену.

Кроме описанного, есть еще два метода как скреплять СИП-панели между собой, но на практике их почти не используют. Эти способы разработали для ситуаций, когда невозможно использовать брус нужного размера.

Третий узел – «углы между панелями 90°,45°,135°»

Алгоритм сборки:

• Вырежьте уплотнитель в первой плите, затем в ОСП.
• Выполните выборку утеплительной прослойки термоножом.
• Установите брус.
• Сделайте выборку во второй плите панели.
• Прикрепите угловой брус к первому элементу.
• Вставьте вторую панель.
• Выровняйте, приложив уровень.
• Зафиксируйте по контуру крепежом.

Саморез не будет уходить в сторону, если сначала просверлить для него входное отверстие.

Как соединяются между собой СИП-панели оконного и дверного узла

Спроектированные размеры окон получатся при грамотном монтаже панелей. В них выбирается паз в пенополистироле на глубину 45 мм, в углубление вкладывается брус, который фиксируют на саморезы. Швы заполняются монтажным клеем, позже покрываются герметиком.

Дверной проем выполняется аналогичным образом. Пока не завершатся работы, снимать нижний брус нежелательно.

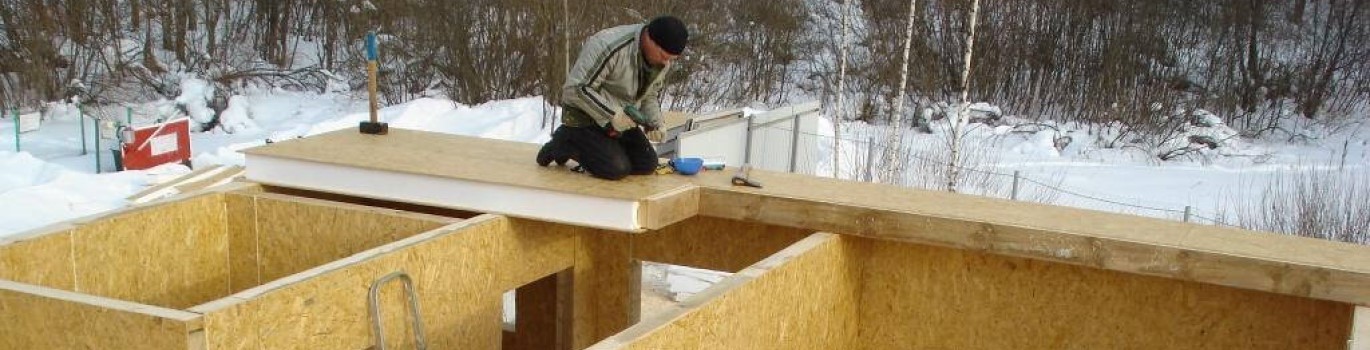

Нюансы пятого узла «Межэтажное перекрытие»

Завершающий этап монтажа стены первого этажа – укладка бруса в паз панели аналогичного вида. Это будет опора для СИП-панелей межэтажного перекрытия. Их закрепляют на саморезы размером 280 мм с шагом 400 мм.

Этот узел собирают из стеновых панелей большой высоты.

Подняв материал на этаж, их отрезают в размер, в пенополистироле проделывают нишу для вкладывания крепежного бруса пола данного этажа.

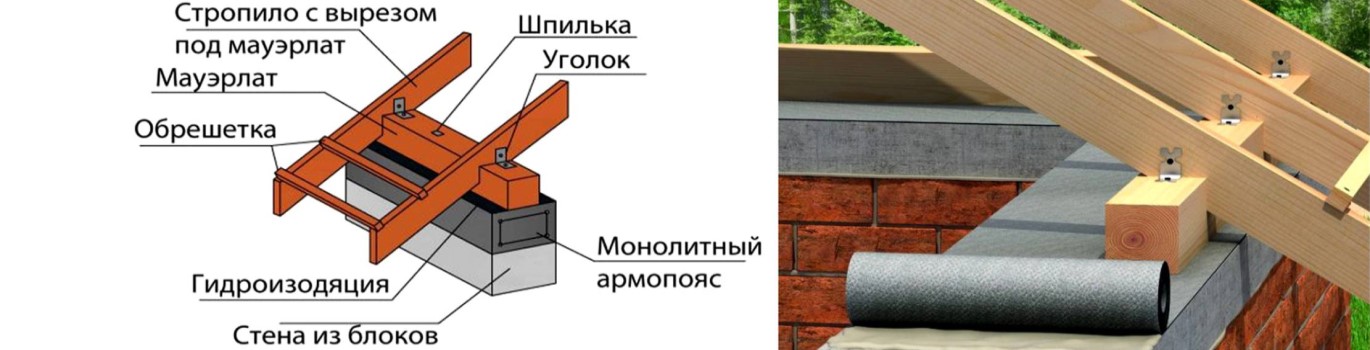

Узел «Мауэрлат: стена с кровлей»

Соединение назвали так по аналогии с опорной балкой в конструкции кровли. Узел собирается с применением подобной балки.

Последовательность выполнения монтажа:

• В стене вырезается отверстие, затем в утеплителе углубление.
• Вкладывается соединительный брус.
• Формируется сплошная поверхность.
• Укладываются СИП-панели в ряд.
• Монтируется балка мауэрлат.

Нюансы узлов «Конек крыши» и «Прогон: панели кровли»

На начальном этапе перед установкой бруса сначала подготавливают нишу в утеплителе.

Панели кровли фиксируются саморезами. Для усиления конструкцию укрепляют уголками.

Фиксирующие бруски узла «Конек крыши» должны стать продолжением конструктива, объединившись с доской, саморезами снаружи.

СИП-панели соединяются по-разному, все будет зависеть от этапа работ. Бригада профессиональных строителей, работающая с этим материалом, обязана знать эти особенности.
