Как провести электричество в доме из СИП-панелей
Технология монтажа проводки в доме из СИП-панелей выглядит немного своеобразно. В отличие от привычных способов прокладки проводов в коттеджах из кирпича, ракушечных модулей или пеноблоков, у такой технологии есть свои нюансы. Даже с учетом свойства пенополистирола внутри канадской панели самостоятельно затухать при возгорании, в форс-мажорной ситуации нагрев полимерного материала способен провоцировать тление и горение наружных облицовочных плит ОСБ.
Частой причиной пожаров становится короткое замыкание, отсутствие стабилизаторов, снимающих перегрузку сетей, повреждение изоляции, возникновение электродуги. Древесные щепки в составе листов ОСБ воспламеняются быстро. При монтаже принимают меры по защите от пожаров с учетом специфики материалов.
Российские нормативные документы
При строительстве жилых, коммерческих зданий из СИП с параллельным или последующим разведением электропроводки руководствуются следующей документальной базой:
- СниП - «Строительные нормы и правила»;
- ПУЭ - «Правила устройства электроустановок».
В разработанном своде правил «СП 31-105-2002» проводку рекомендуется выполнять по техническим пустотным нишам в утеплителе. Пустоты в торцевых частях пенополиуретана формируются на заводе-изготовителе, строителям делать эти углубления не нужно. Основное требование к электрокабелям при создании – применение негорючих изоляционных материалов. Такие кабели с обозначением NYM в ПВХ-изоляции или медные силовые маркируются аббревиатурой ВВГнг-LS и ВВГнгд.
Опыт зарубежных производителей
В Америке и Канаде изготавливаются специальные тоннельные вкладки, которые устанавливают на панели уже в заводских условиях. По западным инженерным разработкам в OSB-листах вырезаются технологические отверстия для коробов, розеток, выключателей.
В США неисправная электропроводка в шесть раз реже становится причиной пожара, в сравнении с аналогичным критерием России. Такие показатели достигаются оставлением зазоров в утеплителе, современными системами заземления, широким применением пожарных сигнализаторов, автоматов дуговой протекции.
Классы горючести и сложности прокладки электрических кабелей
Сложностью СИП-панельных домов считают мнимую повышенную пожарную опасность. Это не должно служить поводом к распространенному заблуждению, смысл которого заключается в стремлении разведения кабелей в доме из панелей бессистемно и по собственному разумению.
Утвержденный норматив на строительные материалы ГОСТ 30244-94 включает следующие группы горючести:
- Слабогорючие - Г1,
- Умеренно горючие - Г2,
- Нормально горючие - Г3,
- Сильно горючие - Г4.
OSB-плиты относятся к последней группе – Г4. Для этих материалов применяются средства, снижающие показатели воспламеняемости – антипирены. В ПУЭ (Правилах устройства электроустановок) указывается, что прокладка электрики в доме из СИП-панелей в контакте с деревянными частями конструкции возможна только в металлических трубах.

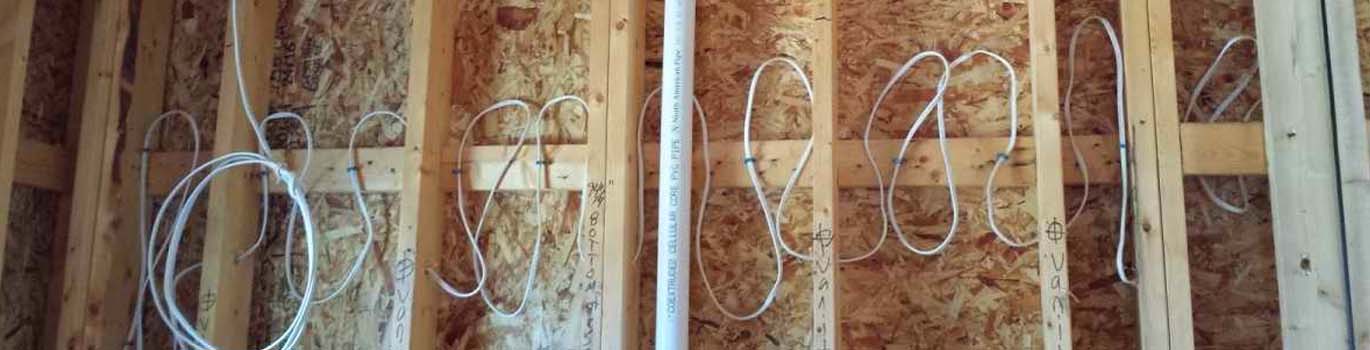

Способы прокладки проводки
В нормативах ПУЭ заведение проводки в металлические трубы описано как единственно безопасный монтаж. Некоторые специалисты не соглашаются с этим, считая документ устаревшим. Но он продолжает действовать, его соблюдение обязательно.
Открытая проводка
Дешевым и простым способом пользуются при обустройстве коттеджей летнего проживания, дачных домов. Кабельная линия ведётся по поверхности стены, сверху накладывают негорючие протекторы. Направления прокладки – горизонтальное или вертикальное. По диагонали укладку не делают.
Перед началом работ создается схема монтажа в бумажном или электронном виде. После обычным карандашом по строительному уровню вычерчивают линии расположения проводов, розеток, выключателей. По рисунку на месте, по планировочным размерам комнат можно просчитать метраж материалов.
Кабель для разводки электрики в доме из СИП-панелей защищается следующими приспособлениями:
- Кабель-каналы – узкие пластиковые короба с квадратным, прямоугольным сечением, обычно белого цвета. К поверхности крепятся монтажным клеем, саморезами с шагом 25-50 см. Монтаж открытого типа в СИП-доме с самовозведенными стенами из гипсокартона выполняется дюбелями типа «бабочка». Участки поворотов, стыков отделывают пластмассовыми заглушками, углами, легко соединяемыми без использования дополнительного инструмента.
- Электротехнический плинтус – традиционная конструкция с углублением для кабеля. Недостаток этого плинтуса – невозможно протянуть кабельную сеть, минуя проем двери. В этом случае приходится проделывать отверстие в капитальной стене и протягивать кабель в полимерной трубе.
- Гофрированный рукав – гофра с широким диаметром может использоваться только в хозблоках, технических помещениях, гаражах. Такой вариант ухудшает вид пространства, делает его непривлекательным. Затруднение возникает уже на этапе подготовки – кабель протягивают через гофрорукав, затем осторожно, чтобы не пробить изоляцию, закрепляют специальными клипсами, металлическими скобами.
Закрытая проводка
Скрытую проводку в доме из СИП-панелей увидеть снаружи невозможно. Электросеть прокладывается во внутреннем пространстве стены, под отделочной облицовкой. Электромонтажники, сами владельцы укладывают кабель в металлический рукав, короба, огнеупорную гофротрубу из ПВХ. Трассу от распределительного щитка направляют к бытовым энергопотребителям в доме.
Защитную шахту с проводами допускается укладывать в пустое пространство между деревянной обрешеткой под гипсокартонными листами типа DIY. Электрический кабель закрепляют сразу под листом ГКЛ. При таком способе крепления будет ощущаться уменьшение объема жилого пространства комнаты.
Еще одним методом можно скомплектовать сэндвич, изготовленный вручную. К ОСП-панели пришивают черновой гипсокартон без профиля. Сверху вторым слоем укладывают ГКЛ, в нем делают штробу – углубление с отверстием для кабеля в канале или гофре. Последний слой – лист гипсокартона.

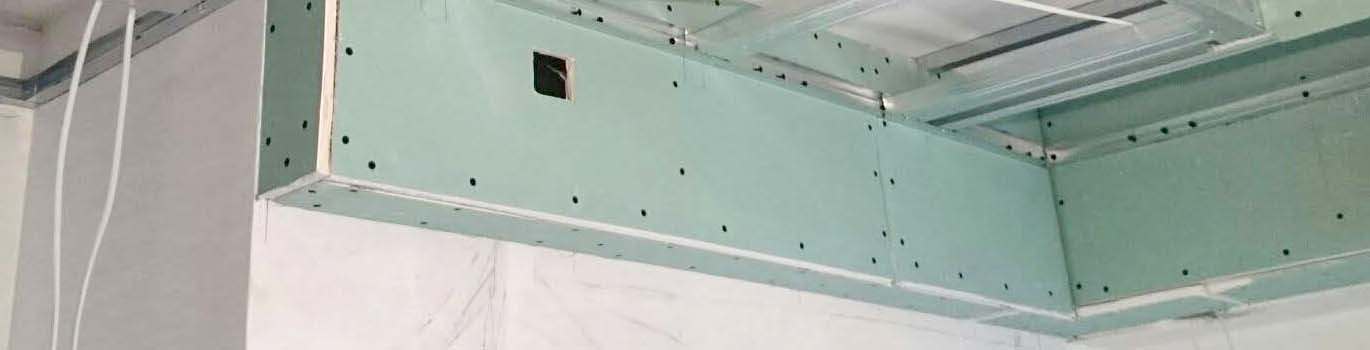

Монтаж скрытой проводки в гипсокартоне без металлокаркаса
Эта технология системы энергоснабжения дома из СИП самая проблемная. Конструкция составляется по следующему алгоритму:
- Стыковочные швы панелей герметизируют клейкой лентой с эффектом пароизоляции.
- Выкладывается слой подложки, как для ламината, он фиксируется скобами степлера к поверхности ОСП.
- На саморезы к панелям приворачивают лист ГКЛ. Образуется первый слой толщиной 9,5 мм.
- На первый слой монтируется второй гипсокартонный лист, толщина которого 12,5 мм.
- В этом слое формируют штробы для прохождения трасс. Во время работы стараются не задевать первый лист. Чем толще гипсокартон, тем меньше риск повредить целостность нижней поверхности.
- В прорубленных каналах укладывают проводку, места соединения закрывают армирующей сеткой, стены заделывают штукатуркой, затем финишным покрытием.
Достоинства прокладки электропроводки в доме из СИП-панелей таким способом – больше сохраняется полезный объем комнат, не понадобится покупать металлический каркас с утеплителем, проводка надёжно укрыта первым слоем ГКЛ от поверхности СИП, что обеспечивает хорошую степень защиты от возгорания, пожара.
Среди недостатков отмечается слишком трудоёмкий монтаж, обязательное соблюдение технологии монтирования верхнего слоя. Его швы нужно располагать в разбег со швами первого слоя.
Монтаж проводки под листами ГКЛ на металлопрофильном каркасе
Сначала собирают обрешётку из металла, внутрь вкладываются утеплительные маты из минеральной ваты. Она негорючая, её структура разрушается только после нагрева при температуре выше +600°С. Поверх кладут листы гипсокартона, на них финишное отделочное покрытие.
Преимущества метода:
- Электропроводка расположена в негорючей среде без контакта с легко воспламеняющимися материалами.
- Слой каменной ваты служит утеплением дома, увеличивается толщина стен, вместе с этим повышается степень энергоэффективности.
Недостаток – металлический каркас, утеплитель, гипсокартон составляют толстый «пирог», уменьшающий жилую площадь внутреннего пространства дома.

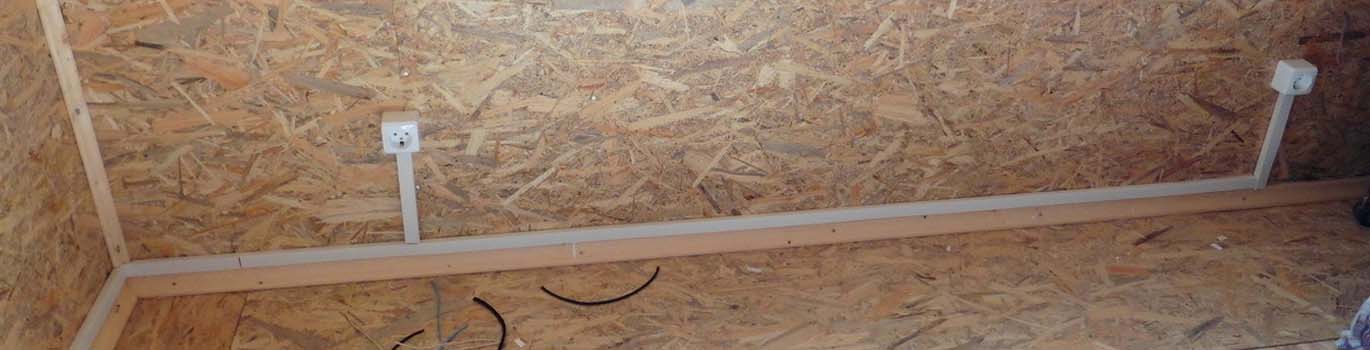

Особенности монтажа
- Следует выбирать кабель из негорючих марок с обозначениями NYM, ВВГнг-LS, ВВГнгд, ППГнг(А)-HF, ППГнг(А)-FRHF.
- Открытый монтаж электропровода производится в кабель-каналах из огнезащитного или самозатухающего полимера.
- Необходима установка качественного контура заземления и защиты от молний.
- Понадобится пожарная сигнализация, при конструктивном подходе – система тушения пожара.
- В щитке размещаются устройства защитного отключения (УЗО) для предотвращения утечки тока.
- Нагрузка на энергосеть уменьшится, если отказаться от ламп накаливания и установить светодиодные приборы освещения.
Пошаговая инструкция монтажа в гипсокартонном слое
- Изолируйте межпанельные швы пароизоляционной клеящейся лентой.
- К СИП-панелям присоедините степлером подложку для ламината толщиной 3 мм, саморезами зафиксируйте нижний слой ГКЛ толщиной 9,5 мм (шуроповерту понадобятся биты для работы с этим материалом).
- К стенам прикрепите второй более толстый лист, в нем аккуратно, не повреждая предыдущий слой, прорежьте штробы для прокладывания. Вложите электрокабельную проводку, заделайте шпаклёвкой, заложите армирующей сеткой швы.
В приоритете при отделке дома должны стоять требования пожарной безопасности. Для этого создается конструкция стены из первой защитной прослойки – слоя ГКЛ, самого кабеля, вложенного в штробленный канал, закрытый штукатуркой. Этой последовательностью выполняются утвержденные нормативы, соблюдается электробезопасность ПУЭ в домах из древесины.
Разводка электрики в доме из СИП выполняется плоским кабелем марки ВВГнг-Ls, пустоты вокруг туннельных проходов через панели заполняют монтажной клеевой пеной на основе гипса. В просохшем материале делают отверстия для прокладки кабельной сети. При этом учитывается требование: в гипсе от кабеля до горючего вещества соблюдается расстояние не менее 1 см. Кабель толще 2,5 мм прокладывается в металлическую трубу, толщина стенок которой соответствует кабельному сечению по нормативам ПУЭ.
Как устанавливать подрозетники в СИП-панелях и чем штробить ГКЛ
Эти элементы монтируют по аналогичному принципу: между утеплителем панелей и подрозетником вкладывают несгораемый материал – гипсовую штукатурку.
- Насадкой типа «коронка» в гипсовых листах и SIP-панелях просверлите отверстия. У коронки высота и диаметр должен быть на 2 см больше высоты подрозетника.
- Щёткой-крацовкой от угловой шлифмашинки немного расширьте полость в панели и её утеплителе. Увеличится внутренний объём, потом его заполняют раствором штукатурки. В сырой материал утапливают подрозетник.
- Получается подобие гипсового «грибка», который хорошо зафиксирует деталь в панели, изолирует от горючего ОСП.
Штробление в гипсокартоне можно делать закреплённой на дрели шарошкой. Также применяется «реноватор» - многофункциональное устройство со специальной насадкой. Так получится быстрее штробить каналы.

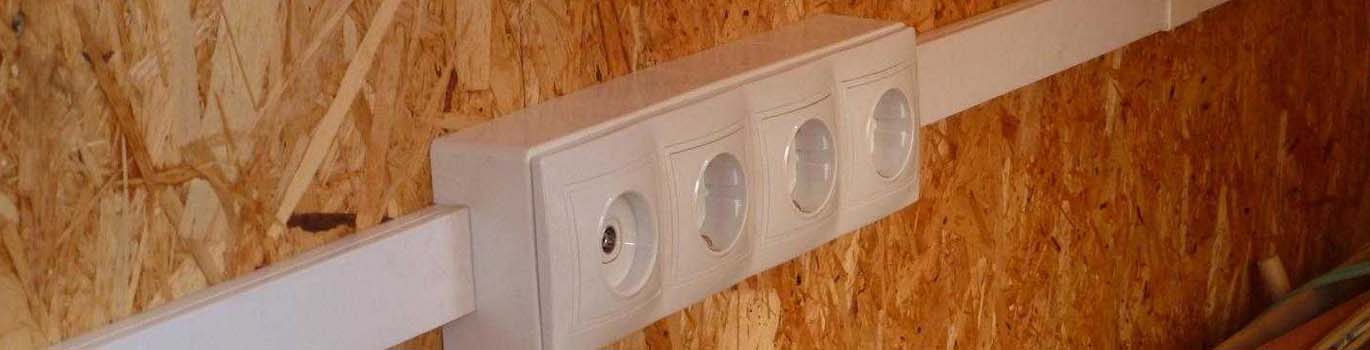

Современные способы монтажа
Электрические устройства защиты выпускаются в большом разнообразии, поэтому протяжка кабелей в дорогостоящие трубы из металла становится менее популярной. Плитный материал, если загорится, то для поддержания горения нужен доступ кислорода. Под штукатуркой его почти нет. Наилучший вариант – кабель с самозатухающей обмоткой ВВГ-нг.
От электрического щитка через защитные автоматы во все комнаты уходят трассы к розеткам и осветительным приборам. Щит оснащён несколькими УЗО и УЗМ-51М, следящим за показателями сетевого напряжения. При отклонении от заданного диапазона происходит автоматическое отключение всего дома.
Стены из панелей можно покрыть гипсокартоном толщиной 12,5 мм, под который кладут подложку в 5 мм. Штробление выполняют ножом до поверхности панелей. В канал иногда вкладывают гофру диаметром 16 мм, в неё проводку, углубление шпаклюют. Для подрозетников в пенопласте проделывают ниши на глубину 2 см, эти элементы сверху не закрывают шпаклёвкой.
Международные стандарты
Весной 2014 года в Международной Электротехнической комиссии (МЭК) разработан документ №60364, где в разделе 4.42 рекомендовано в домовладениях ставить защитные приборы AFDDs. Это оборудование отвечает требованиям IEC 62606. Швейцарские эксперты в 2016 году пересмотрели данные нормативы. Через два года в России этот документ начал действовать как ГОСТ. В новом государственном стандарте описывается принцип работы бытовых приборов защиты при дуговом пробое.
Совместно с МЭК, зарубежные и отечественные изготовители SIP-материалов, конструкционных сборных модулей разработали общую тактику установки детекторов дуговой защиты. Реагируя на возникновение электродугового разряда, небольшие датчики мгновенно обесточивают сомнительный участок.
С помощью модульных устройств монтаж электропроводки в домах из SIP-панелей может производиться без использования дополнительных защитных приспособлений. Проводка вкладывается в пустотные ниши и ведётся к потребляющим агрегатам без лишних оболочек.
Выводы
Монтаж электрики в доме из СИП-панелей – ответственная стадия строительства.
- В СИП доме применяйте проводку, не поддерживающую горение.
- Старайтесь не использовать скрутки, лишние соединения в стеновых каналах.
- Не экономьте на качестве подрозетников и кабелей.
- Оснастите электрохозяйство устройствами защиты, автоматами, приборами дуговой защиты.
- Нагрузка должна соответствовать сечению кабеля.
- Деревянные сгораемые конструкции стоит отделить от кабеля гипсом, гипсовой штукатуркой, выложенной слоем от 10 мм.
- Проходки в стенах СИП выполняйте через негорючие гильзы.
