Котельная в частном доме - размеры, требования, особенности установки

Правильное проектирование котельной в частном доме обеспечивает безопасность владельца и его семьи, а также помогает заранее рассчитать экономические показатели установки и эксплуатации отопительной системы. Это позволяет избежать непредвиденных затрат и точно спланировать бюджет.

Требования к помещению для отопительного оборудования необходимо учитывать еще на этапе строительства дома. Это исключит претензии контролирующих органов при сдаче системы в эксплуатацию. Нарушение норм для бойлерной может привести к значительным расходам на ее переоборудование.

Основные виды котельных в частных домах

Существует несколько типов котельного оборудования для частных домов, различающихся по виду топлива. Доступность того или иного топлива часто влияет на выбор отопительной системы. Сейчас выделяют 4 вида топлива, определяющих тип системы отопления.

Модульные

Этот вариант применяется крайне редко, только при отсутствии альтернативных решений. Устройства поставляются в готовом к запуску виде.

Конструкция включает:

• контейнер длиной до 2,5 м;
• оборудование разной мощности, но чаще всего рассчитано на обогрев помещений объемом до 1300 м³;
• двойные стенки с утеплением;
• работает на дизеле или твердом топливе;
• подключается к дому через теплоизолированную трубу.

Установку лучше разместить недалеко от здания, при необходимости ее можно перемещать. Перед запуском устройство подключают к электросети и заполняют систему водой. Многие модели оснащены резервным питанием.

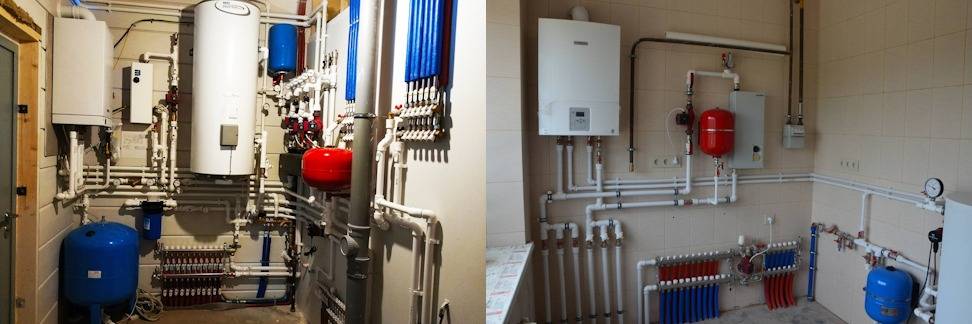

Газовые

Газовые системы отопления более экономные в эксплуатации, однако расходы на проект, согласование, монтаж и подключение к магистральным сетям значительно выше, чем у других видов котельного оборудования.

При строительстве котельной комнаты в частном доме необходимо соблюдать дополнительные требования:

• площадь от 6 м², высота потолков для газового котла от 2,5 м, объем котельной в частном доме от 15 м³;
• отделка огнестойкими материалами;
• наличие рабочей канализации и вентиляции, оконный проем из расчета 0,03 м² на 1 м³ помещения, дверь шириной от 80 см, открывающаяся наружу;
• дополнительный фундамент под оборудование, свободное пространство перед котлом, между агрегатами и стенами.

Для устройств мощностью от 350 кВт требуется отдельное здание. Размещение допускается у глухой стены, при этом расстояние до оконных проемов должно быть не менее 1 метра.

Электрические

Электрические котлы доступны по цене, но считаются одними из самых дорогих в эксплуатации. Исключение составляют системы с тепловыми насосами, однако их оборудование и монтаж теплового контура по цене сопоставимы с газовыми котельными.

У этого экологичного варианта свои преимущества:

• отсутствие запахов, бесшумная работа, не нужно топливо;
• возможность установки непосредственно в жилом помещении;
• минимальные требования к вентиляции.

Основное условие — обязательное заземление всех клемм.

Твердотопливные

Твердотопливные котельные с недорогим оборудованием, но требуют значительных запасов угля или дров, а также имеют низкий уровень автоматизации, что увеличивает эксплуатационные расходы. Пеллетные котлы решают вопрос автоматизации, однако для хранения большого объёма древесных гранул необходимо оборудовать вместительный бункер.

При строительстве топочной в частном доме учитывают:

• площадь остекления из расчёта 8 см² на 1 кВт мощности котла;
• минимальные зазоры 10 см вокруг оборудования и между устройствами, площадь помещения от 8 м²;
• для угольных моделей обязательная скрытая проводка (во избежание возгорания угольной пыли);
• огнестойкие стены или обшивка стальными листами толщиной 2,5 мм;
• дымоход с внутренней штукатуркой (рекомендовано, но не обязательно).

У дымоходной системы должен быть один диаметр по всей длине, минимальное количество изгибов, специальный технологический люк для обслуживания.

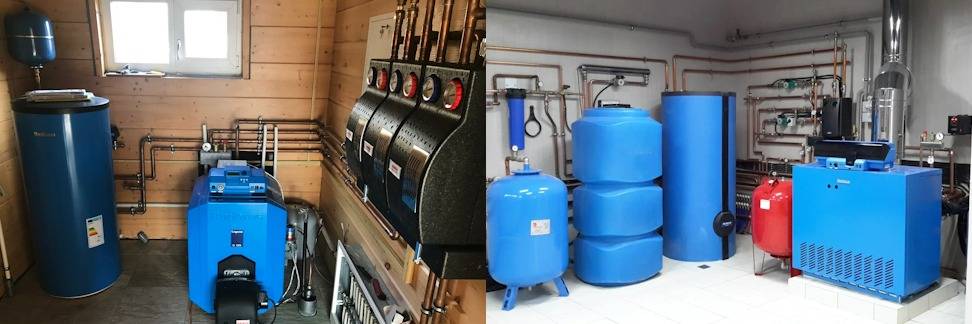

Дизельные

Дизельные котлы практически не применяются в средней полосе России, но сохраняют актуальность для северных регионов. Главные недостатки таких систем — необходимость объемного хранилища для топлива, сильный шум от работы турбированной горелки и высокая стоимость солярки.

К помещению для дизельного оборудования предъявляют особые требования:

• расстояние от горелки до стены должно составлять не менее 1 метра;
• в котельной или за ее пределами устанавливают металлический топливный резервуар объемом от 1,5 м³;
• необходимо обеспечить свободный подъезд к топливному баку.

Топливо подается в камеру сгорания непосредственно из установленного резервуара.

Требования к котельным в 2024 г.

Основные нормативные требования к котельным установкам регламентируются следующими сводами правил:

1. СП 281.1325800.2016 — содержит актуальные требования к помещениям котельных (раздел 5).
2. СП 41-104-2000 — предыдущая версия норм с более строгими требованиями (раздел 4).
3. СП 31-106-2002 — включает требования по:
   • размещению котлов (п.6.2-6.3);
   • установке насосных групп (п.4.4.8).
4. СП 7.13130.2013 — регламентирует:
   • вывод дымоходов через кровлю (п.5.10-5.24).
5. СП 402.1325800.2018— содержит нормы размещения газового оборудования:
   • в кухнях,
   • в котельных помещениях.
6. СП 124.13330.2012 — устанавливает требования к тепловым сетям при размещении котельной в отдельном здании (бане, гараже и т.п.).

Нормы и правила размещения котельной в доме

Нормативные документы устанавливают основные требования к котельной в частном доме:

• Общая площадь котельной — не менее 5 кв. м.
• Высота потолков — 2,2-2,5 м.
• Норматив высоты котла от пола до верха котла — 100 см.
• Минимальный объем котельной— 8 м³ для котлов до 30 кВт.
• Окно площадью минимум 0,3 м² на 10 м³ объема помещения.
• Запрещено устанавливать более двух отопительных приборов.
• Отделочные материалы не должны быть горючими.
• Дверь шириной от 800 мм должна открываться наружу и соответствовать нормам пожарной безопасности.
• Вентиляционный зазор у входа — 8 см² на 1 кВт мощности.
• Необходимо свободное пространство вокруг котла для обслуживания.
• Обязателен слив в канализацию на случай аварий.
• Требуется контур заземления для электрооборудования.

Эти нормы действуют для котлов мощностью до 30 кВт. Для более мощного оборудования применяется СП 89.13330.2016.

Котлы до 30 кВт разрешено размещать в коридорах, кладовках и нежилых комнатах с вентиляцией. Запрещена установка в спальнях, ванных и санузлах. В одном помещении нельзя устанавливать более двух котлов.

Если размеры котельной в частном доме меньше установленных норм, могут возникнуть проблемы при вводе системы в эксплуатацию.

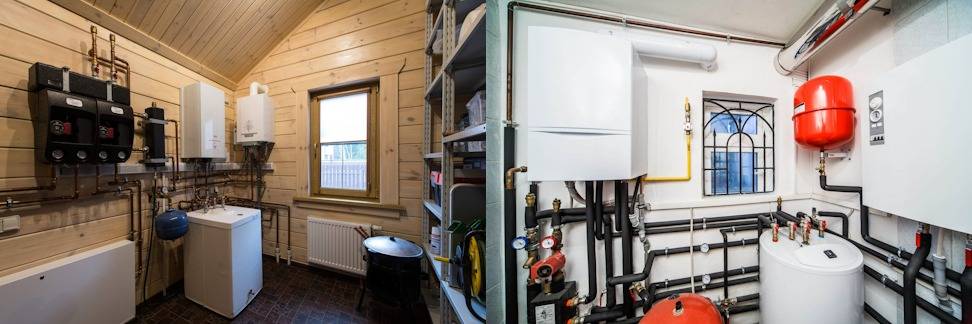

Котлы в жилых помещениях загородных коттеджей

В доме площадью до 350 м² разрешена установка котла мощностью до 50 кВт без обязательного строительства отдельной котельной в доме.

Размещение оборудования в жилом помещении допускается:

• на кухне площадью от 7 м² при объёме помещения от 21 м³;
• на первом этаже, цокольном этаже или в подвале (при соблюдении норм вентиляции и остекления).

Сколько кубов должно быть в котельной? Для газового оборудования до 50 кВт требуется минимальный объем помещения 15 м³. Система отопления (котёл, насосы, бойлер, смеситель, коллектор, расширительный бак) занимает более 3 метров в длину и около 1,7 метра в ширину. Возможно использование декоративного шкафа 1×1,5 метра при условии сохранения доступа к оборудованию для обслуживания.

Пространство вокруг системы должно оставаться доступным при открытых дверях и окнах. Допускается размещение рядом бытовой техники. В помещении обязательно должно быть окно, дверь, дымоход и вентиляционный канал. Для оптимальной тяги вентканал выводят на крышу рядом с дымоходом, рекомендуется монтаж «под ключ».

Требования к размещению в кладовых и коридорах аналогичны другим помещениям. Газовый котёл можно установить при соответствии помещения нормативам по площади и объёму.

Как правильно подключить дом к газу?

Для легального подключения газа без штрафов нужно получить разрешение в местной газовой службе и технические условия с требованиями. На их основе разрабатывается проект установки оборудования.

Без технической документации газификация дома невозможна, даже при соблюдении норм. Для получения разрешения требуется:

• разработать проект размещения оборудования;
• согласовать его в газслужбе.

Подключение котла к газовой магистрали (под постоянным давлением) должны выполнять только специалисты по монтажу отопительных систем.

Стоимость работ зависит от готовности помещения, типа котла (настенный/напольный), сложности подключения и цен на комплектующие для обвязки.

Требования к установке газовых котлов

Для газовых котельных (на природном или сжиженном газе) действуют особые требования к помещениям:

• Объем бойлерной в частном доме должен быть не менее 15 м³ (при высоте потолков 2,5 м это соответствует площади 6 м²). Этого достаточно для настенных котлов, но мало для напольных моделей с бойлерами косвенного нагрева.
• Запрещено размещать котельную рядом со спальнями.
• Для котлов мощнее 60 кВт обязателен датчик загазованности, отключающий подачу газа при превышении норм CO и CH₄.
• Ширина дверного проема — минимум 80 см.

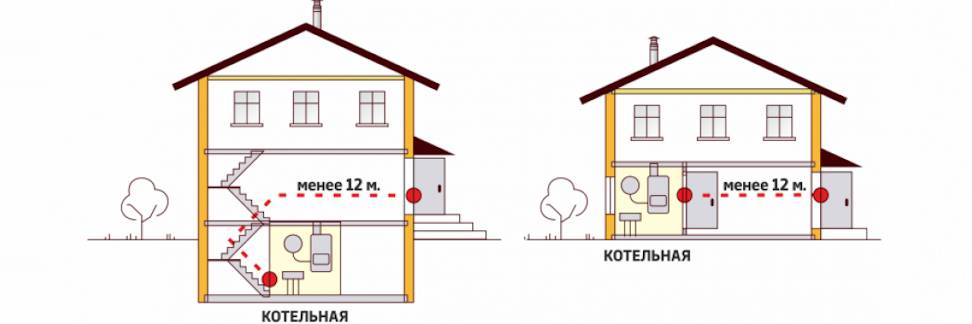

• Максимальная длина эвакуационного пути до выхода — 12 м.
• Не рекомендуется установка электрощитов в котельной.

Примечание: действующие нормы разрешают размещение котельных в цокольных и подвальных этажах, отменив предыдущий запрет.

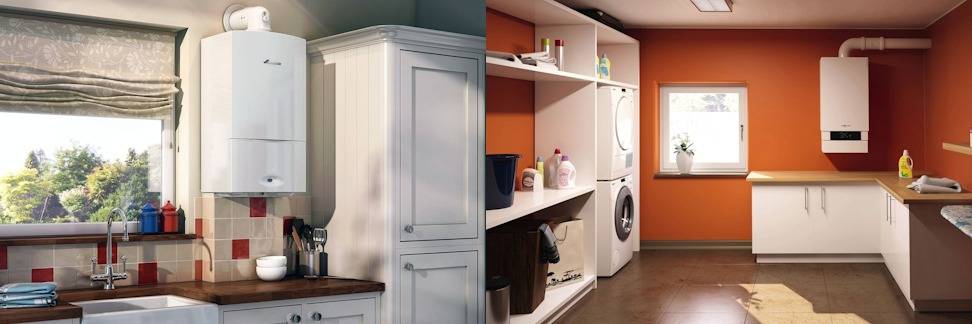

Размещение газовых котла в кухне, кладовой или коридоре

Размещение котельного оборудования в кухнях, кухнях-столовых, коридорах и кладовых разрешено законодательством для домов площадью до 350 м² при соблюдении технических требований. Основные условия включают:

• минимальный объем помещения — 15 м³ с газовой плитой, +6 м³ для котлов с атмосферной горелкой, 36 м³ для кухонь-столовых;
• дымоход должен выводиться через наружную стену без прохода через перекрытия;
• обязательна вентиляция через вытяжку или окно с форточкой, а также щель под дверью от 0,02 м².

Дополнительно требуется отдельный шкаф для оборудования и доступ для обслуживания. В коридорах выполнение всех требований затруднено из-за особенностей планировки.

Особенности установки газового котла в котельной

Стены должны быть отделаны жаропрочным материалом, с зазором 2 см между бойлером и стеной.

В деревянных пристройках или помещениях с гипсокартоном зону возле котла защищают асбестом, стальным листом или огнеупорной плиткой/штукатуркой. Защитный слой должен быть не тоньше 3 мм и выступать за габариты котла: 10 см по бокам и 70 см сверху. Без защиты котёл отодвигают на 25 см от стены.

Схему обвязки выбирают с учётом мощности котла, его конструкции и способа установки (напольный или настенный).

Монтаж котлов имеет особенности:

• Настенный котёл крепят на несущую или усиленную стену с расстоянием до потолка от 15 см и до ближайших поверхностей от 10 см, используя специальные кронштейны.
• Напольный котёл устанавливают не ближе 1 м от двери, с зазором 350 мм до стен, на цементную стяжку или фундамент.

Газовые напольные котлы требуют огнезащитного покрытия, выступающего на 10 см за их габариты.

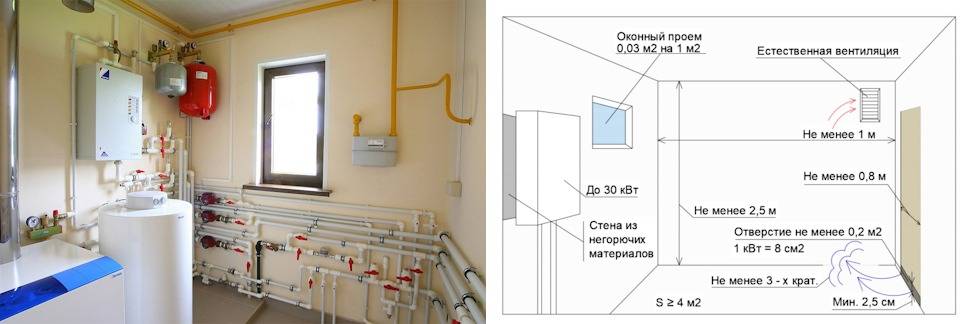

Основные требования к конструкции окон

Окно с форточкой или откидывающейся фрамугой в газовой котельной нужно обязательно. В случае взрыва оно вылетит, сохранив целостность здания.

Окно должно соответствовать ГОСТ Р 56288-2014. Если не удается такое найти, допускается установка обычного однокамерного стеклопакета со стеклами толщиной не более 4 мм.

Минимальная площадь остекления составляет 0,8 м² для котельных площадью до 9 м². Для помещений большего размера расчет ведется из нормы 0,03 м² на 1 м³ объема. Например, для котельной 4×3×3 м (объем 36 м³) потребуется остекление площадью 1,08 м².

Все нормативные значения относятся именно к площади остекления, а не к размерам оконного проема. Это требование установлено СП 402.1325800.2018.

Нормативные документы запрещают замену обычного стекла на поликарбонат, триплекс, сталинит или армированное стекло. Основой для расчётов служит норма 0,03 м² остекления на каждый кубический метр объёма котельной.

Какая должна быть вентиляция в котельной

Вентиляция котельной — ключевой параметр при проверках пожарной охраны и газовых служб. Без соблюдения всех требований получить разрешение на газоснабжение сложно.

Основное требование — обязательное наличие вытяжного канала, выведенного на крышу здания. Обычное вентиляционное отверстие, выходящее на улицу, не соответствует нормативам газовых служб.

Часто вентиляционный канал устанавливают совместно с дымоходом, проходящим по фасаду здания. Такой комбинированный монтаж позволяет значительно сократить расходы.

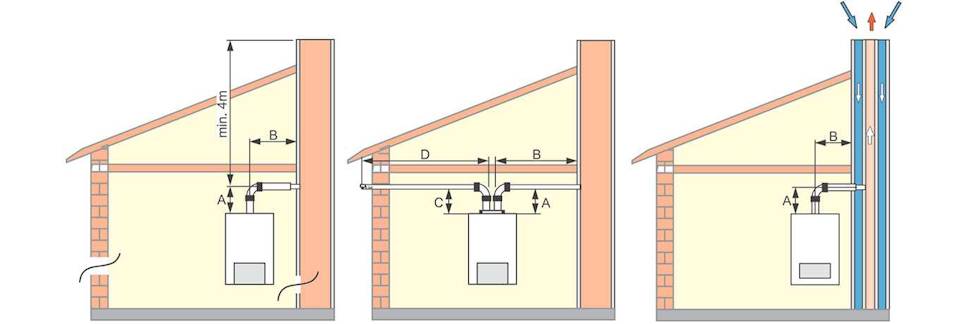

Воздухообмен в котельной частного дома

Вентиляция котельной строго регламентирована нормативными требованиями. При размещении котла на кухне необходим воздухообмен не менее однократного в час плюс дополнительно 100 м³/ч для газовой плиты. Например, для кухни площадью 45 м² с высотой потолков 2,8 м минимальный воздухообмен составит 226 м³/ч (45×2,8×1 + 100).

Норма для котельной в частном доме — трехкратный воздухообмен. Помещение площадью 12 м² с высотой 3 м потребует 108 м³/ч (12×3×3).

Размеры вытяжных каналов определяют по таблице:

Площадь дома (м2)	Мощность котла (кВт)	Размер канала (мм)
До 250	менее 40 т	200х100 / Ø 160
250–450	40–60	250х150 / Ø 200
450–650	60–80	250х200 / Ø 250
650–850	80–100	300х200 / Ø 280

Стандартные кирпичные каналы 120×120 мм не соответствуют требованиям для котельных. Нормативы категорически запрещают установку вентиляторов в вытяжную шахту.

Приток воздуха в котельную

Приточное отверстие устраивают в нижней части двери или стены. Нет необходимости организовывать приток воздуха с улицы — достаточно сделать отверстие в коридор. Возможен вариант установки готовой противопожарной двери с уже предусмотренным вентиляционным отверстием.

Размер приточного отверстия рассчитывают исходя из площади котельной, мощности и типа котла. Для современных котлов с закрытой камерой сгорания учитывают только трехкратный воздухообмен. Для напольных котлов к трехкратному обмену добавляют воздух, необходимый для горения.

Для большинства современных котлов достаточно отверстия размером 400×150 мм (пропускная способность 108 м³/ч), которое с двух сторон закрывают решёткой.

Для напольных атмосферных котлов размеры отверстий определяются по таблице:

Площадь дома (м2)	Мощность котла (кВт)	Воздухообмен (м³/ч)	Размер отверстия (Д×В, мм)
До 250	менее 40	160	400×150
250–450	40–60	190	500×150
450–650	60–80	210	400×200
650–850	80–100	240	500×200

Если тип котла заранее неизвестен, можно ориентироваться на размер дома, не учитывая мощность оборудования.

Нужна ли дверь на улицу из котельной

Для котельных, расположенных внутри дома (на первом этаже, в цоколе или подвале), наличие двери, ведущей непосредственно на улицу, не является обязательным требованием. Это действует для всех встроенных котельных, кроме тех, где используется твердое топливо (дрова или пеллеты).

Исключение составляют только котельные на дровах или пеллетах — для них обязательно требуется отдельный выход на улицу. В случае пристроенных к дому котельных (отдельно стоящих топочных) выход на улицу необходим независимо от типа используемого топлива.

Для газовых котельных, расположенных внутри здания, достаточно обычной двери, ведущей в коридор или другое помещение дома. Контролирующие органы не требуют организации отдельного уличного выхода для таких случаев.

Требования к двери — размер и расположение в котельной

Дверь из котельной может выходить в коридор или на лестничную площадку. При этом расстояние от двери котельной до выхода из здания не должно превышать 12 метров.

Дверь должна открываться наружу, а её ширина — превышать габариты котла на 20 см. Размеры двери определяются удобством обслуживания оборудования. Газовые службы больше обращают внимание на материал двери, чем на её размеры.

Требуется установка противопожарной двери 3-го типа с показателем EI15, что означает способность выдерживать открытое пламя в течение 15 минут. Это стальная дверь с негорючим базальтовым наполнителем стоимостью около 15 тысяч рублей.

Котельную можно организовать как проходное помещение между комнатой и верандой. В этом случае все двери должны открываться наружу и соответствовать противопожарным нормам.

Порог двери делают высотой 10 см от уровня пола. Это защитит от распространения воды в случае аварии.

Обязательно устройство канализационного трапа для аварийного сбора воды. Подойдёт как чугунный, так и пластиковый вариант, поскольку температура теплоносителя в системе обычно не превышает 55-65°C.

Требования к стенам

Стены котельной должны быть несущие или самонесущие и выполнены из негорючих материалов. Сэндвич-панели и деревянные каркасные конструкции не подходят по требованиям пожарной безопасности и недостаточной прочности.

Материал стен должен соответствовать 2-му типу противопожарной защиты, выдерживая воздействие огня в течение 45 минут без разрушения. На практике для стен котельной чаще всего используют кирпичную кладку толщиной 120 мм, пенобетонные или газобетонные блоки толщиной 200 мм. Эти материалы обладают повышенной огнестойкостью (120–180 минут).

На такие стены можно безопасно крепить тяжёлое оборудование: бойлеры объёмом до 200 литров, расширительные баки, насосные группы, распределительные гребенки и гидрострелки. Прочностные характеристики указанных материалов позволяют выдерживать значительные нагрузки от этого оборудования.

Дымоход

Продукты сгорания отводятся через дымоход, который должен соответствовать установленным требованиям:

• диаметр дымохода превышает размер выходного отверстия оборудования;
• настенная труба надёжно закрепляется;
• предусмотрено ревизионное отверстие;
• вывод выполняется выше уровня кровли.

Для изготовления дымохода используют металл (одностенные/двустенные трубы), кирпич, керамику, асбест или вермикулит. Возможно сочетание нескольких материалов при монтаже.

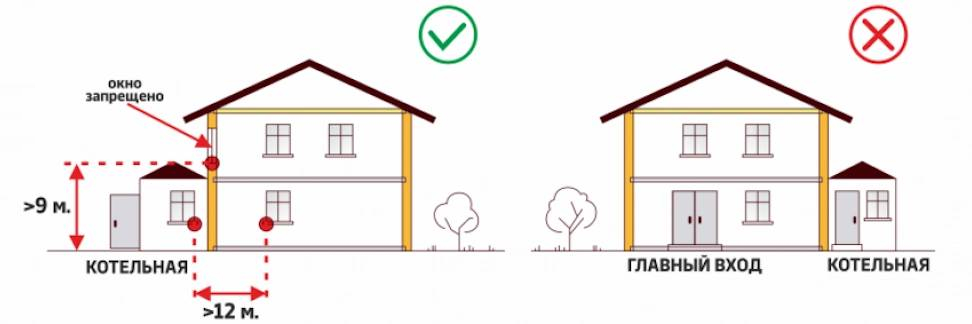

Требования к котельным, пристроенным к дому

Оборудование средней мощности от 50 до 150 кВт устанавливается в отдельном помещении с выходом наружу. Если нельзя выделить отдельное место на участке, допускается пристройка котельной к дому.

Основные требования к пристроенной бойлерной:

1. Котельная с газовым котлом должна примыкать к несущей стене дома.
2. Размер бойлерной в частном доме — не менее 8 м².
3. Запрещено размещение со стороны фасада, минимальное расстояние между окнами котельной и жилых помещений — 12 метров.
4. Требуемая высота от пола котельной до окон второго этажа — более 9 метров.
5. Обязательно наличие естественной и принудительной вентиляции.

Для крупных зданий с оборудованием мощностью 150–350 кВт необходимо возводить отдельное строение. Такая котельная должна иметь кирпичные или бетонные стены с огнестойкостью не менее 45 минут, собственный фундамент и полностью автономные стены без примыкания к дому.

Установка котельных в подвале или цокольном этаже

Строительство котельных на природном газе в подвалах и цокольных этажах разрешено нормативным документом СП 31-106-2002 (пункт 6.3.2). При этом данный свод правил не рекомендует делать бойлерные выше первого этажа.

Размещение отопительных систем в подвальных помещениях допускается исключительно для одноквартирных домов и таунхаусов. В многоквартирных жилых домах такое расположение котельных категорически запрещено. При этом сохраняется требование максимального расстояния в 12 метров от двери котельной до входной двери дома.

Особое внимание при проектировании подвальных котельных уделяется газопроводу. Нормативы строго запрещают прокладку газовых труб через подвальные и цокольные помещения. Ввод газа должен осуществляться непосредственно в котельную, а вся трасса от магистрального газопровода до ввода в дом должна проходить по наружным стенам здания.

Отдельно следует отметить, что нормативные документы запрещают размещение дизельных котельных и других систем отопления на жидком топливе в подвалах и цокольных этажах жилых зданий.

Требования к котельным на твердом топливе

При установке твердотопливного отопительного оборудования в частном доме необходимо соблюдать дополнительные требования:

• Минимальная площадь помещения — 8 м².
• Обязателен отдельный выход на улицу с противопожарной дверью.
• Ширина дверного проема — не менее 80 см (должна позволять замену оборудования).

Для котлов с открытой камерой сгорания:

• Требуется дымовая труба, выходящая выше конька крыши.
• Сечение трубы должно соответствовать выходному патрубку котла.
• Допускается не более 3 изгибов дымохода.

Требования к размещению:

• Зазор от задней стенки котла до стены — не менее 10 см.
• Свободное пространство по бокам — около 70 см.

Оконные проемы:

• Минимум 0,8 м² для помещений до 10 м².
• +0,085 м² на каждый дополнительный м² площади.

Дополнительно:

• Необходимо отдельное помещение или бункер (до 1 м³) для хранения топлива.
• В зоне топки укладывают стальной лист с теплоизоляцией.

Требования к дымоходам содержатся в СП 7.13130.2013.

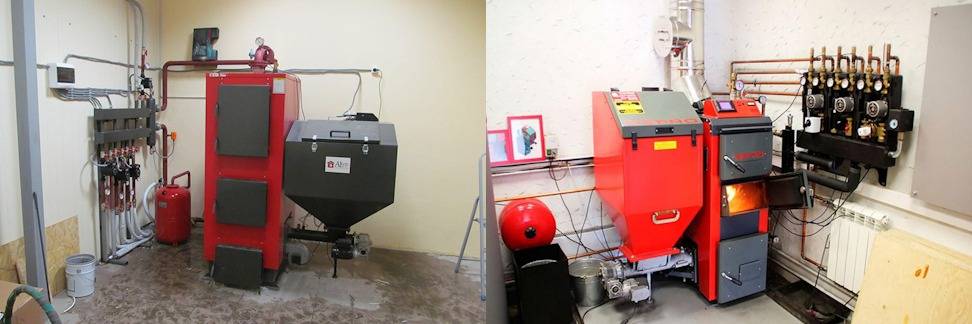

Особенности установки котлов на пеллетах

Основное требование к пеллетным отопительным системам касается объёма штатного топливного бака, который не должен превышать 1 м³. Это ограничение значительно сокращает время автономной работы котла без дозаправки, уменьшая тем самым главное преимущество пеллетного оборудования — длительное автоматическое функционирование без участия пользователя.

Для решения этой проблемы нормативы допускают организацию отдельного помещения рядом с котельной для хранения больших запасов пеллет. Подача топлива в камеру сгорания осуществляется с помощью штатного или дополнительного шнекового транспортера. Современные котлы комплектуются автоматикой управления шнеком, что обеспечивает бесперебойную работу системы отопления на протяжении длительного периода.

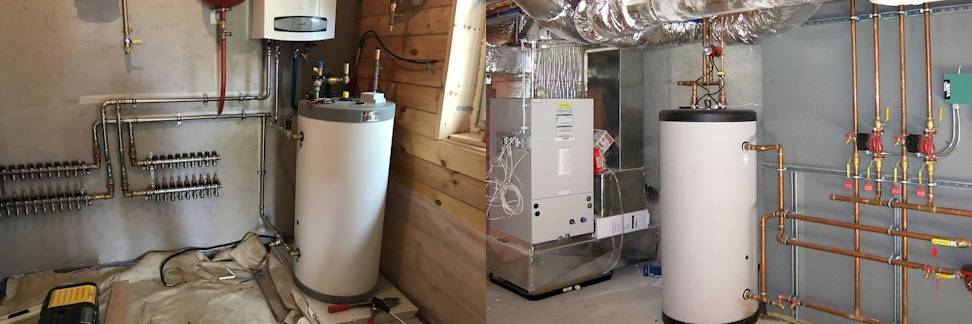

Установка бойлера косвенного нагрева в котельной частного дома

Двухконтурные газовые котлы обладают скрытым недостатком — длительным временем нагрева воды во вторичном теплообменнике и ограниченной мощностью, что не позволяет одновременно обслуживать более двух точек водоразбора.

Альтернативой служит установка одноконтурного котла с бойлером косвенного нагрева большого объёма (200–300 л), обеспечивающего мгновенную подачу горячей воды. Однако такое решение требует дополнительной площади в котельной, сравнимой с площадью под сам котёл.

При проектировании важно учитывать возможную необходимость последующей установки бойлера. Опытные проектировщики рекомендуют заранее предусматривать резервные площади в котельной для будущего расширения системы с монтажом бойлера косвенного нагрева, так как потребность в нем часто возникает уже в процессе эксплуатации.

Несколько простых советов и рекомендаций

Пеллетные котлы являются наиболее близкой альтернативой газовому оборудованию по экономичности и уровню автоматизации работы котельной.

Несколько рекомендаций:

• Пеллетные котлы выступают самой близкой альтернативой оборудованию на природном газе по степени экономичности эксплуатации и автоматизации управления работой котельной.
• Стабилизатор напряжения выступает уже практически обязательным элементом любой системы отопления с питанием от электрической сети переменного тока напряжением 220 вольт.
• Максимальная экономия топлива в автоматизированных системах достигается при установке наружных и комнатных датчиков температуры.
• При монтаже системы отопления необходимо исключить прямой контакт медных труб и алюминиевых радиаторов.
• Самостоятельная замена оборудования в котельной может нарушить гидродинамические параметры системы.
• При использовании антифриза важно учитывать разрешение производителя оборудования.

Применение антифриза требует особого внимания, так как большинство производителей не рекомендуют его использование, что может привести к потере гарантии.

Коротко о главном

Требования к котельным в частных домах отличаются особой строгостью, что обусловлено необходимостью соблюдения норм безопасности и противопожарной защиты. Наиболее простые условия предусмотрены для электрических котлов, однако их применение ограничено высокой стоимостью эксплуатации, несмотря на имеющиеся преимущества.

Наибольшей популярностью продолжают пользоваться газовые и твердотопливные котлы. Основные параметры болерной в своем доме, включая её размеры и оснащение, определяются в первую очередь мощностью устанавливаемого оборудования.

Разработка проекта котельной требует профессионального подхода и должна выполняться квалифицированными специалистами. Аналогичным образом, все монтажные и пусконаладочные работы рекомендуется доверять опытным мастерам, что гарантирует безопасную и надёжную эксплуатацию отопительной системы.
