Вентиляция в СИП-панельном доме - виды, технология монтажа

Существенный недостаток домов из СИП-панелей — возникновение эффекта термоса. В герметичном здании между комнатами и внешней атмосферой нет естественного воздухообмена. Впоследствии для удобного проживания в теплом, но совершенно не проветриваемом помещении на этапе строительства устанавливают вентиляционную систему. На монтаж этой инженерной сети разработаны нормативы, которые стоит знать и выполнять.

Виды вентиляции в частном доме из СИП панелей

Конструкция инженерной системы на этапе проектирования домов будет зависеть от площади здания. Для маленьких жилых зданий владельцы чаще выбирают монтаж естественной системы вентиляции. Загородные коттеджи площадью более 200 кв.м оборудуют принудительными вентиляционными коммуникациями.

Усовершенствованная схема вентиляции

Естественную приточно-вытяжную систему скомбинировали со вспомогательной механической вентиляцией.

При такой схеме работы устанавливают на кухне, в ванной, в туалете, комнате без окон, в маленьких помещениях собственные вытяжные шахты. Канальные трубы соединяют в одну на высоте последнего этажа/мансарды/чердака и выводят в одну на крыше через единственное отверстие.

Приточная система собирается из целой трубы на крыше, опускается на чердак, укладывается горизонтально. В таком виде канал прокладывается максимально по всей длине. Идеально, когда труба с обеих концов достает в самые отдаленные места дома. К этой горизонтальной магистрали присоединяют каналы до каждого жилого помещения, при необходимости также и до технического.

Вытяжная и приточная часть системы объединяются в блоке на чердаке. Иногда узел оборудуют теплообменником. Его часто используют в качестве элемента полноценной вентиляции.

Приточно-вытяжной блок напоминает коробку с отверстиями, в которые входят и выходят приточный и вытяжной канал. Чтобы воздух с улицы лучше заходил внутрь, трубу притока над блоком изгибают, а со стороны улицы делают горизонтальной.

Входящие воздушные массы следует очищать через фильтр. Отводной канал нужно постараться сделать по максимуму прямым относительно блока до выхода над крышей.

Ветки главной магистрали притока и удаления воздуха подводятся к верхним зонам помещений. На конечных пунктах притоков устанавливают регулируемые клапаны. На вытяжные трубы ставят решетчатые люки, и располагают их всегда по возможности подальше от входного проема.

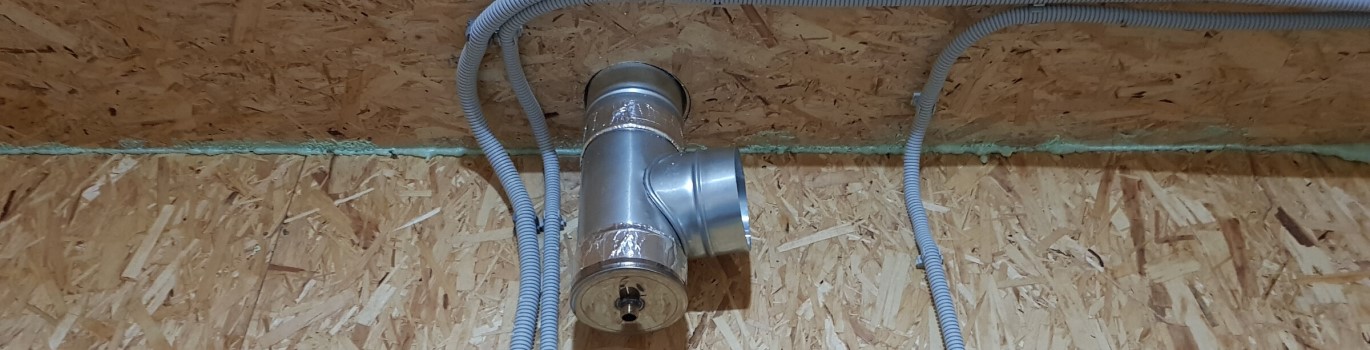

В комнатах со слабой циркуляцией воздуха помогают портативные вентиляторы. Над плитой на кухне вешают вытяжку с механическим отводом воздуха, а трубопровод от нее выводят на улицу. Такая схема приемлема в частном доме.

Для всей этой системы есть дополнительные проветриватели. Эти устройства обновляют воздух в двух режимах. Принцип действия приточно-вытяжного — разность давления. Для сквозного проветривания открывают два таких прибора.

Механическая вентиляция

В любых вентиляционных шахтах с годами накапливается грязь, от чего ухудшается их проходимость и рабочая производительность. В связи с этим есть выход — добавить приборы, нагнетающие воздух. Но работать они будут от источника питания. Нужно рассчитать их мощность так, чтобы они справлялись со своими задачами, не используя естественный воздухообмен. Монтаж механической вентиляции в СИП панельном доме — такая же непростая операция, как и монтаж естественного вентиляционного воздухообменника.

В состав оборудования механической вентиляции входят:

• Независимые вытяжные каналы;
• Приточные вентиляторы;
• Клапаны разного типа.

Перейдем к обустройству вытяжной системы. В готовых трубах или отдельных устанавливаем механические вентиляторы так, чтобы было удобно соблюсти симметрию выводов. Выполняем на крыше 2-3 вентиляционных выхода.

В дом проводим магистраль к ванной, туалету, подвалу. Система с вентиляторами в воздухозаборном отверстии в помещении и в оголовке на крыше будет работать эффективнее.

Приточными вентиляторами в стенах создаем приток. Расположим их по наружным стенам, одного на комнату достаточно, в подвале нужны два по противоположным стенам. Если в помещениях нет наружных стен, организуем приток с выводом на кровлю.

Иногда в таких случаях проделывают небольшие отверстия в комнатах для воздухообмена с наружными стенами. На проходы ставят заглушки.

Виды приточных вентиляторов:

• устанавливаемые на стену;
• встраиваемый в толщу стены.

Оба вида приборов располагают с внутренней стороны помещения, в доме.

Устанавливаем стеновые клапаны трех типов, не забывая комбинированный приточно-вытяжной. Их ставим в местах, где предполагается ослабление потока воздухообмена. На кухне в профиле окна необходим клапан. Из оконного проветривателя будет поступать довольно мощная порция свежего воздуха от микровентиляции. У кухонной вытяжки для дома из СИП панелей должен быть собственный автономный выход, снабженный адсорбционным фильтром.

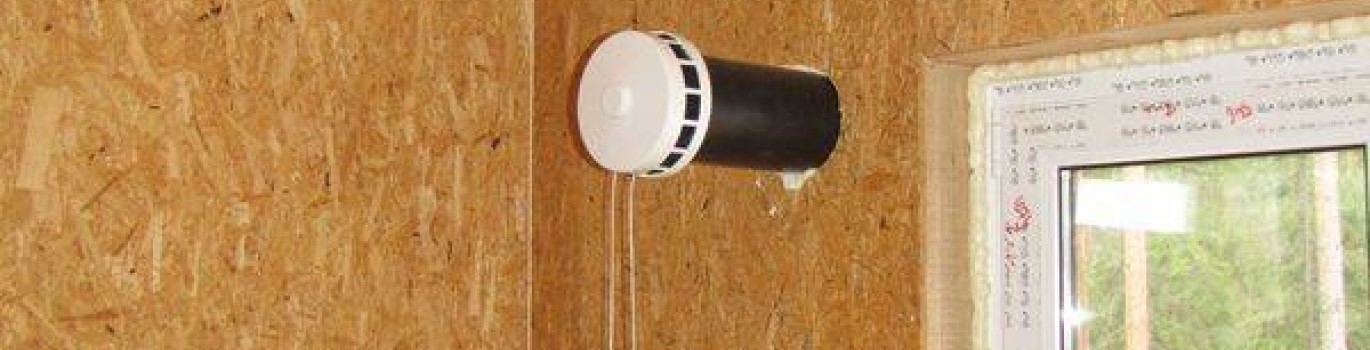

В случае необходимости можно добавить приточно-вытяжной вентилятор в окне или на внешней стене. Это подходящий прибор для кухни. Перевести его в нерабочее положение можно когда угодно, в холодный период устройство лучше совсем отключить. Этой системой нельзя пользоваться для вентилирования в качестве простого нагнетателя холодного воздуха.

Вентиляция с рекуперацией

Воздухообмен с потоком большой мощности пользуется популярностью, и чтобы воздух снаружи был не очень холодный, его нужно перед подачей в помещения прогреть.

Приточные калориферы подают сразу много уличного воздуха, не нарушают температурный режим. Приборы работают с использованием теплоносителя, а вентиляторы подключены к электродвигателю. Проходя через корпус, воздух нагревается и двигается внутрь.

Есть и другие способы для достижения комфортной температуры. Воздух выводится из дома наружу системой циркуляции и смешивается с атмосферным воздухом, затем вся масса втягивается внутрь. Когда она доходит до помещений, становится теплой, а в комнатах будет свежо. Из воздуха уйдут вредные вещества и неприятные запахи.

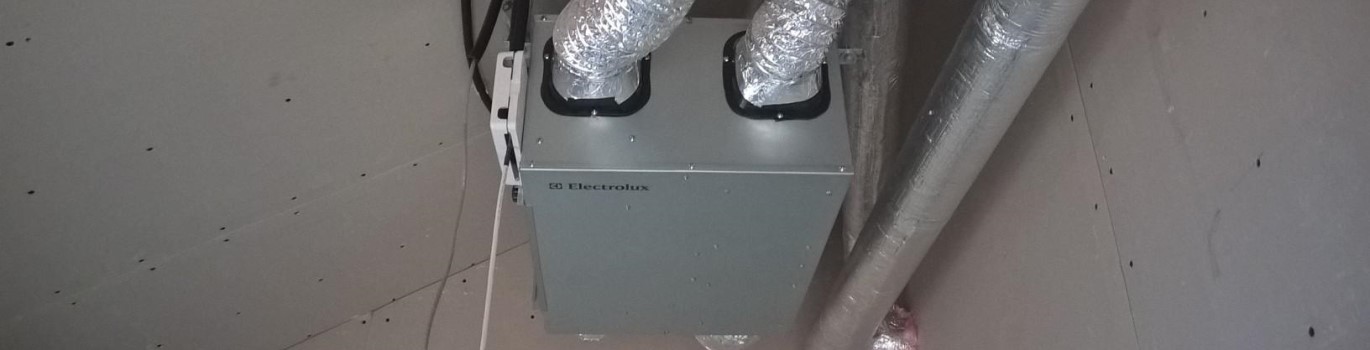

Второй вариант — установка рекуператора. В приборе используется воздух, нагретый разными источниками тепла, в т.ч. кухонной вытяжкой, просто комнатным теплом. В обменнике происходит отдача тепла и выход наружу. Накопленной теплоэнергией нагревают потом холодный воздух на входе. Тепловая энергия передается через керамический элемент, способный ее аккумулировать. Наружное окончание рекуператора защищено козырьком от ветра, снега и дождей.

Если разница температур в помещении и на улице более 40°С, то входящий воздух будет лишь на 5°С прохладнее выходящего. Энергоэффективность дома остается высокой.

С фасадной стороны дома отверстия располагают немного ниже, чтобы движению теплого и холодного потоков ничто не мешало. Рекуператоры можно устанавливать одновременно в несколько помещений. Преимущественно в те, у которых имеются внешние стены, и обязательно в подвалы.
 Рекуператоры работают от своего электродвигателя в три скорости. При максимальной работе прибора средней мощности затрачивается до 10 Вт. Если суммировать мощность всех установленных в большом доме устройств, то выявится низкое потребление электроэнергии. Потратиться придется только изначально на закупку оборудования.

Разберем процесс подготовки рекуператора к установке:

1. Снимите кожух-оболочку устройства.
2. Подключите провода. Просто прикрепите их, как требуется по разработке изготовителя — на приборе уже установлены переходные клеммники. После монтажа подключим рекуператор к электропитанию.
3. Вытаскиваем фильтр из тубуса, который прикрывался внешней оболочкой.
4. Сверху видна линия с засечками. Та, которая ближе к концу рекуператора в комнате — отметка минимально допустимой длины прибора.
5. Замеряем толщину стен. В СИП-доме наружная чаще всего бывает толщиной 124, 174 или 224 мм. И обычно этого расстояния не хватает, чтобы до конца спрятать рекуператор в стене.
6. Подрезаем тубус, ориентиром служит разметка. Если толщины стен недостаточно, можно укоротить по той засечке, которая ближе к комнатному концу.
7. Снова прячем фильтр в отверстие.
8. Если стены недостаточно толстые, при монтаже рекуператора устанавливаем бленду с внешней или внутренней стороны дома. Зачастую ее продают в комплекте.

Иногда рекуператоры ставят без оболочки, но обкладывают поверхность прибора теплоизоляцией. Так создается наибольшая плотность, когда диаметр отверстия не соответствует с размерами кожуха.

Можно устанавливать вентиляцию своими руками, если у вас есть подходящая коронка для резки отверстий. Стены СИП-домов легко сверлить.

Если понадобится прикреплять бленду, и она не совпадет с фактурой фасада, то достаточно подрезать ее и уплотнить герметиком.

Дома из панелей хорошо хранят накопленное тепло, поэтому не имеет смысла много затрачивать средств, чтобы обогревать приходящий воздух. Да и теплый период года длится немалое время. Теплоизолирующие свойства СИП-панелей эффективнее стены из кирпича в пять раз.

Без нагрева входящего воздуха при температуре менее +10°С В помещении будет уже некомфортно, а при минусовой — подача холодного воздуха сведет на ноль ценность СИП-панелей.

Можно упростить схему приточной вентиляции, и тем самым решить проблему. Некоторые воздухозаборники отключают от общей системы. Нужно продумать планировку помещений, чтобы воздушные массы делали меньше поворотов. Идеально распланированная приточная система распространяется на все помещения.

Ставятся клапаны с регулируемой заглушкой на отверстии. Клапаны располагают в 50 см от пола, место монтажа герметизируется пеной. Грамотно организованная приточка поможет сэкономить на остальных приборах. В помещениях будет свежий воздух, но при этом сохранится тепло.

Система естественной вентиляции в доме из СИП панелей

Установку инженерных коммуникаций в жилом здании из панелей выполняют такими же способами, что в любом другом. Но учитывая то, что эти дома полностью герметичны, все соответствующие нормативные требования выполняют максимально точно.

При традиционном способе строительства домов из привычных материалов удаление отработанного воздуха из комнат происходит по вытяжному стояку или решеткам. Приход свежей массы происходит по щелям в конструкции здания.

В доме из СИП-панелей применяют похожую технологию устройства вентиляции. Но при монтаже коммуникации в этом случае возникнут свои нюансы. Сама методика строительства СИП-панельных домов абсолютно не допускает возникновение любых щелей в конструктиве. Поэтому системы естественной циркуляции воздуха в домах СИП оборудуются с применением дополнительных приборов.

Клапаны для естественной вентиляции

Для свободного поступления воздуха в помещение и выхода из него, в стене с внутренней стороны устанавливают приточные клапаны в СИП доме.

Их устанавливают обычно недалеко от радиаторов отопления:

• под подоконниками;
• в профилях стеклопакетов;
• в стене около окна.

По первому варианту между подоконником и радиатором в СИП домах устанавливают чаще всего. В этом случае поступающий с улицы через клапан холодный воздух, проходя через отопительный радиатор, успеет прогреться. Такая система еще и дает хорошую тягу через клапан.

Полезной особенностью этих устройств, кроме прочих преимуществ, является наличие в конструкции элемента, позволяющего регулировать объем входящего воздуха с улицы.

Вытяжка

Оборудуя в СИП-доме вентиляцию, необходимо продумать, как отводить отработанный воздух. Для этого в туалете, ванной, душевой, на кухне небольших по площади SIP-зданий можно ограничиться установкой вытяжных решеток. Эти элементы располагают ближе к потолку в помещении. Они должны быть обязательно в комплекте с обратными клапанами, чтобы уличный воздух не попадал сразу в санузлы и на кухню.

Монтаж оборудования естественной вентиляции

Для вытяжных решеток, приточных клапанов в стенах СИП-панельных домов сначала высверливают отверстия. Затем туда вставляются патрубки. В них размещается вся механическая часть клапанов, вытяжек.

Владельцы домов из СИП-панелей при обустройстве внешней стороны дома отделывают цокольный ярус. Следует помнить об обеспечении качественного проветривания и этого пространства под домом. Вентиляцию подвальных помещений выполняют аналогичным образом, как и жилые. При сооружении бетонного ленточного фундамента оставляют продухи для того, чтобы потом вставить в них решетки, клапаны.

Виды искусственной вентиляции

Этот вид системы используется довольно часто. В зданиях из СИП-панелей может устанавливаться два типа искусственной вентиляции:

• вытяжная;
• приточно-вытяжная.

Для сборки первого типа понадобится такое же оборудование, что и для естественной вентиляции. Также укомплектовывают приточными клапанами, решетками. Но во время сборки вытяжные каналы санузлов, кухонь дополняют вентиляторами. С использованием таких приборов ускоряется обмен воздуха в доме, создается приятный микроклимат.

Приточно-вытяжными вентиляционными системами панельные дома оборудуют только в случае очень большой площади. Во время монтажных работ, кроме перечисленных операций, в здании прокладывают воздуховоды. Внутри дома устанавливают приточно-вытяжной агрегат.

Нужно ли проектирование искусственной вентиляции с воздуховодами

Организовать такую сеть технически правильно — дело непростое. Сам монтаж приточно-вытяжной системы вентиляции в доме из СИП-панелей можно выполнить своими силами. Но разрабатывать проект, вести расчеты всё-таки должен специалист.

В этом сложном, ответственном деле ошибок допускать нельзя. Из-за неправильной прокладки воздуховодов вентиляция в загородном доме может оказаться бесполезной. Зачастую владельцы такого дома замечают увеличение расходов на отопление зимой.

Нормы и правила СНиП

Составляя проект приточно-вытяжной вентиляции, специалист, кроме всего прочего, всегда учитывает нормативы СНиП. Прокладка инженерных коммуникаций в построенном СИП-панельном доме должна обеспечивать воздухообмен:

• в жилых помещениях — 3 м³/ч на 1 м² площади;
• в кухнях — 90 м³/ч с газовой плитой, 60 м³/ч - с электрической;
• в раздельной ванной и туалете — 25 м³/ч;
• в совмещенном санузле — 50 м³/ч.

В регионах с холодным климатом и температурой воздуха зимой меньше -40°С вентиляционные системы в частных домах необходимо дополнять подогревающей аппаратурой.

Технология установки приточно-вытяжной сети

Собрать и выполнить монтаж вентиляции СИП дома своими руками по готовому проекту будет нетрудно. Начиная сборку сетей подобного типа, в первую очередь просверливают в стене отверстия. Они нужны для поступления свежего воздуха. Затем производят действия:

• в подготовленные отверстия загоняют патрубки, с уличной стороны загораживают решетками;
• с внутренней стороны к патрубкам подсоединяют подводку воздуховодов, потом ее ведут до места установки приточно-вытяжного агрегата;
• подводящие воздуховоды служат центральными магистралями, от которых ведут рукава по помещениям;
• в вертикальном направлении, проходя все слои, скаты кровли, с выходом на крышу сооружают отводящий воздуховод;
• до отводящего воздуховода также протягивают рукава из помещений;
• устанавливают на проектное место приточно-вытяжное оборудование;
• к агрегату подсоединяют главные магистрали: приточную, вытяжную.

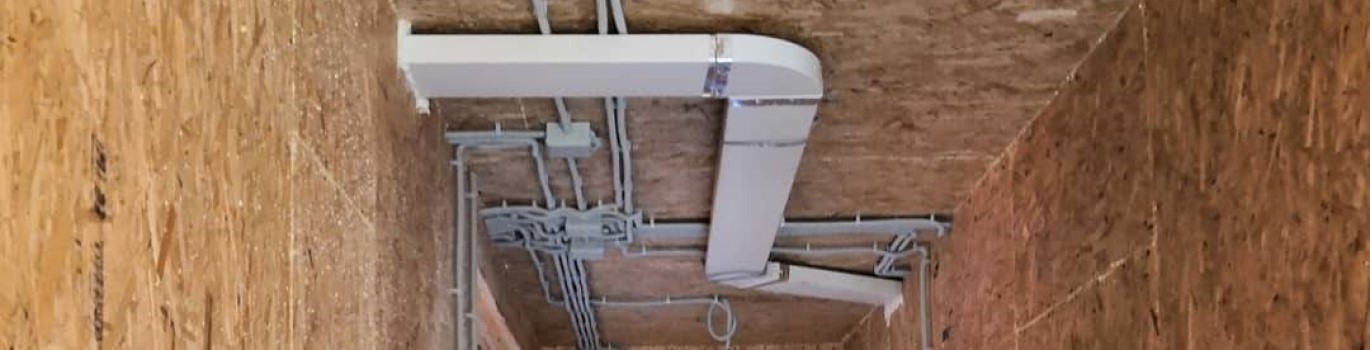

Занимающую место аппаратуру, отвечающую за воздухообмен в помещениях СИП-дома размещают обычно на чердаке. По комнатам приточную разводку заводят через патрубки в стенах. Вентиляцию СИП-дома при этом обустраивают таким образом, чтобы патрубки выводились по нижней части стены.

Аналогично по комнатам выполняется ввод отводящих рукавов. Но в этом случае отверстия в стенах просверливаются в верхней части панельной стены. Завершающий этап — окошки воздуховодов в помещениях декорируют решетками.

Советы специалистов

Если точно соблюдать все разработанные технологии, то можно дом из СИП-панелей снабдить по-настоящему эффективной системой вентиляции. При установке этих инженерных коммуникаций рекомендуется помнить:

• В таком доме приточно-вытяжная установка должна быть в комплекте с рекуператором;
• Материал патрубков, приточных клапанов, решеток — пластик.

С использованием рекуператора забираемый уличный воздух подается слегка подогретым, благодаря отводимому. При такой схеме работы владельцы ощутят экономию на отоплении SIP-дома.

Металлическими патрубками при монтажных работах с приточными клапанами, вытяжками в жилых комнатах пользоваться не рекомендуется. Поток воздуха, проходя по ним, способен сильно шуметь. Такими устройствами оснащают, например, технические, хозяйственные помещения, цокольные этажи.
